可视化:PTC Creo Illustrate

——有效的 3D 技术插图

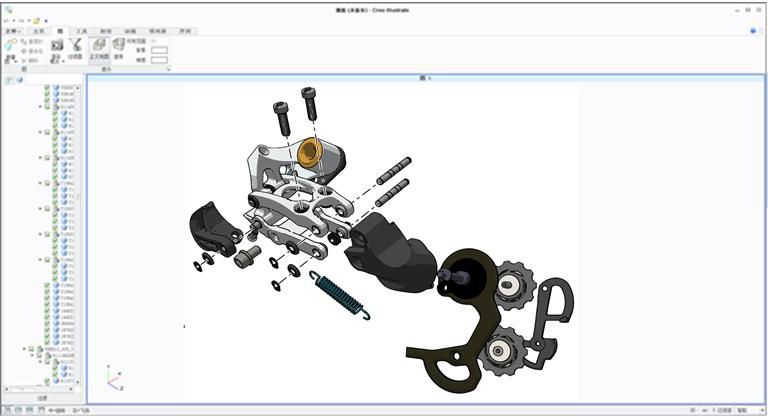

          PTC Creo Illustrate 将的 3D 插图功能与相关的 CAD 数据结合起来,提供特定于配置的图形化信息,这些信息准确反映了当前的产品设计,可用于操作、维修和维护产品。PTC Creo Illustrate 提供了一个专用环境,以及创建丰富的 3D 技术插图所需的功能。这些插图用于以图形方式清楚地传达复杂的产品和程序。

           PTC Creo Illustrate 能识别不同的 CAD 格式,并且与 PTC Windchill、PTC Creo 和 PTC Arbortext 产品完全集成,可快速提供新的 3D 技术信息和维修信息,从而帮助在产品的整个生命周期中支持产品。此外,这个的软件可以重新构建 CAD 工程 BOM,以便为零件和维修流程或其他插图用途创建信息结构。

  功能和优势



 > 清晰传达复杂的信息 - 创建 3D 动画,以直观地描述复杂的维修流程,从而便于读者理解

> 降低翻译成本 - 用图解的逐步流程、3D 动画、图解零件列表和文字的其他图形表示形式取代文字

> 提高插图画家的工作效率 - 通过与原始的 CAD 文件保持关联,在整个维修信息生命周期中自动管理插图的变化

> 自动创建零件列表 - 直接从 CAD 元数据产生动态零件列表,从而生成零件列表和注解
